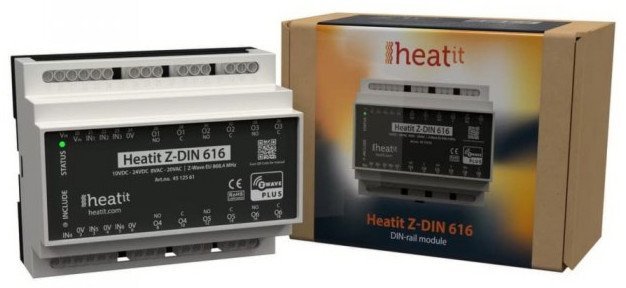

Heatit Z-DIN 616 - spínací modul na DIN lištu

Heatit Z-DIN 616

Heat Z-DIN 616 je 6 x 16 A bezpotenciálové relé pro montáž na DIN lišty. Modul je vybaven 6 relé spínači a 6 digitálními vstupy pro montáž na standardní lištu DIN M36 (EN50022). 6 nezávislých relé spínačů heat Z-DIN 616 je možné volně ovládat ze sítě Z-Wave a používat pro různé účely . Všech 6 relé spínačů jsou vzájemně galvanicky izolované. Mohou se použít k řízení střídavého a / nebo stejnosměrného zatížení. Každý relé spínač je určen pro zatížení maximálně 16 A.

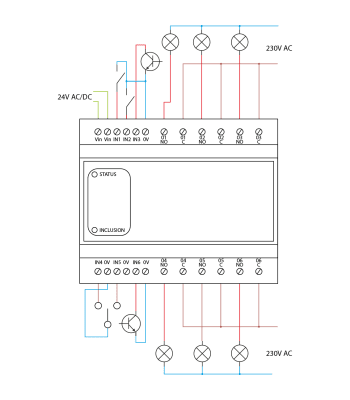

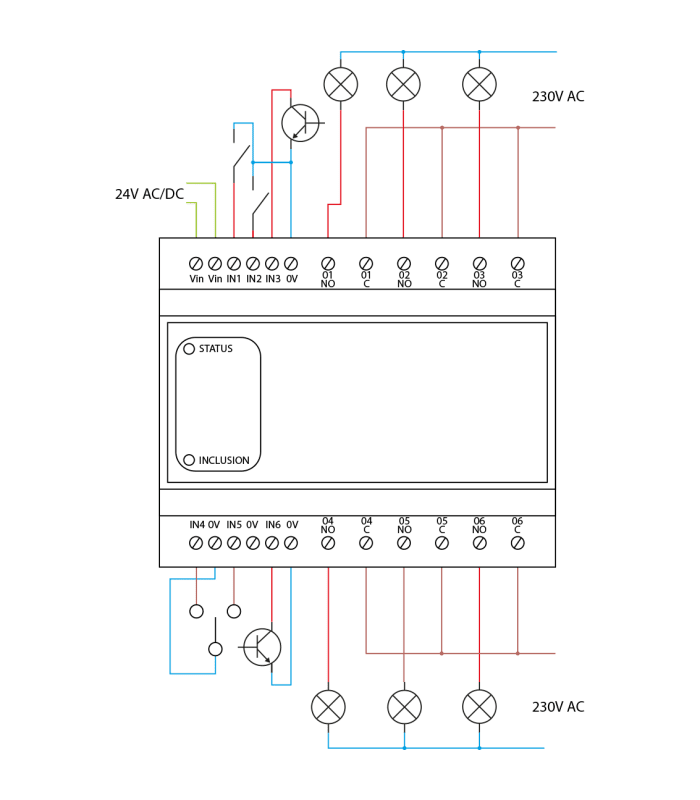

6 digitálních vstupů lze připojit k suchým kontaktem, např. koncové spínače, kontakty dveří / oken nebo tlačítka. Další možností je jejich připojení k výstupům z otevřeného kolektoru z diskrétních snímačů, např. PIR senzory. 6 vstupů zařízení heat Z-DIN 616 může také fungovat jako scény nebo aktivovat předdefinované scény s jinými Z-Wave zařízeními.

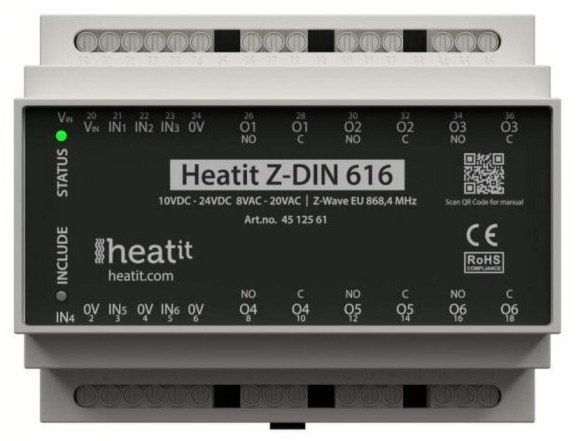

Zařízení heat Z-DIN 616 je napájeno z napájecího zdroje 10-24V DC. Spuštění přidání a odebrání zařízení do Z-Wave sítě se provede aktivací tlačítka přes malý otvor vpředu. Zařízení heat Z-DIN 616 je vybaveno LED diodou v přední části modulu pro různé druhy indikací aktuálního stavu.

Technické specifikace:
Protokol Z-Wave, 868,4 MHz
SDK 6.71.00
Napájecí napětí 10 – 24V DC 8 – 24V AC
Spotřeba 0,6W + 0,5W pr. aktivní relé (max 4W)
Velikost svorek pro připojení vodičů 0,2 – 2,5 mm²
Výstupy 6 x 1-pólový beznapěťové (10mm vzdálenost)
Relé spínače AC1: 16A 250V AC, AC3: 750W (motor), AC15: 360VA
Max. nárazový prúd 80A/20ms
Kontakty Společný a normálně uzavřený NC
Vstupy 6 x 1-pólový beznapěťový (5 mm vzdálenost), max 10V DC
Vstupní impedance 10 kOhm
Dosah sítě do 40 metrů (závisí na použitých materiálů)
IP Třída IP 20

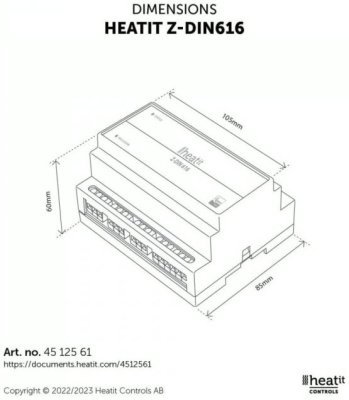

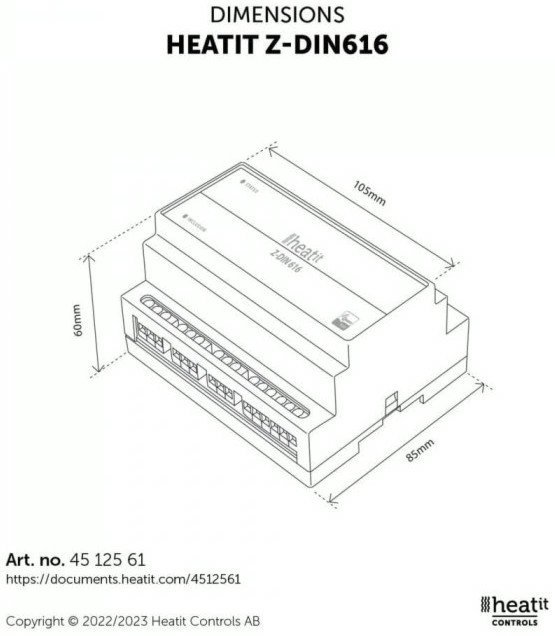

Rozměry (VxŠxH) 85 x 105 x 60 mm, M36 6-modulov DIN lišta
Certifikace Z-Wave Plus, CE, EN 50491-3: 2009 EN 60669-2: 2004, EMC 2014/30/EU, RoHS 2011/65/EU,LVD 2014/35/EU
