Přípravky pro testování elektrických systémů vozidla, sada 92 ks - ASTA A-1150

Přípravky pro testování elektrických systémů vozidla, sada 92 ks - ASTA A-1150

Sada ASTA A-1150 slouží k testování, izolaci a měření elektrických součástek v automobilech. Obsahuje 92 kusů kabelů a konektorů vhodných pro většinu evropských, asijských i amerických vozidel.

Popis produktu

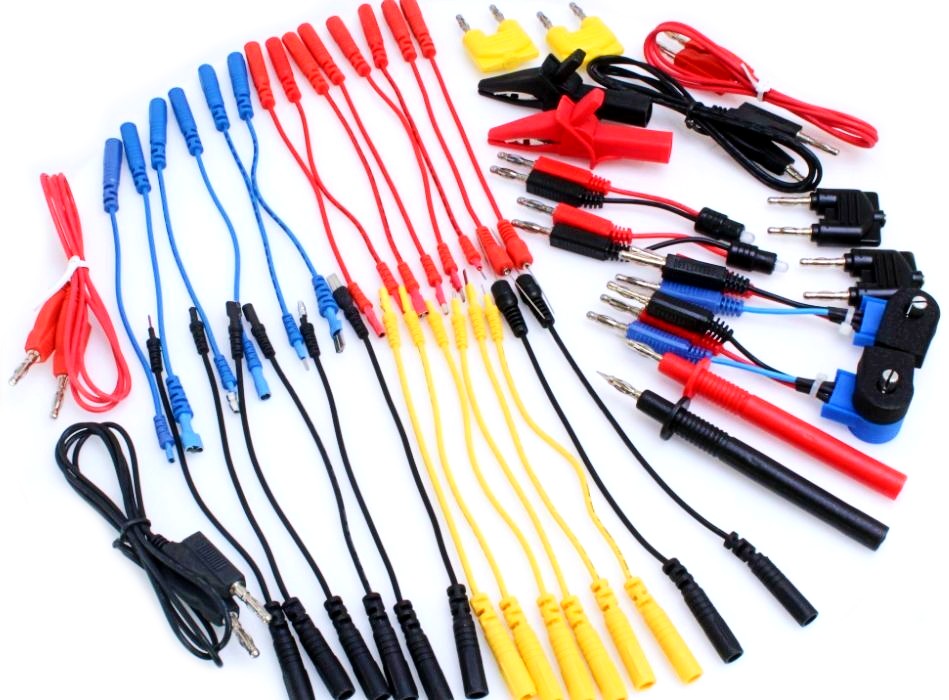

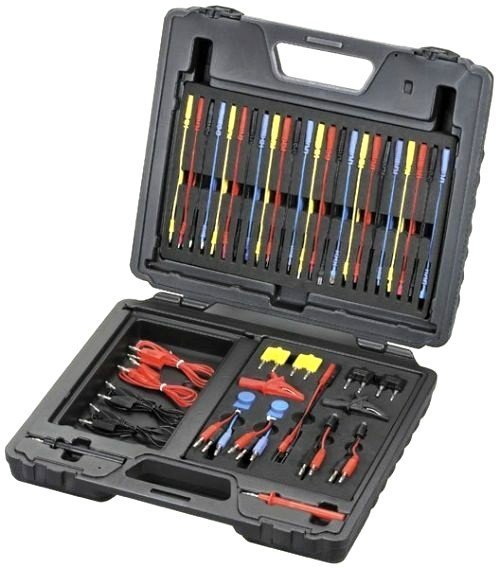

Kompletní víceúčelová sada pro diagnostiku a testování automobilových elektrických systémů je uložena v odolném plastovém kufru. Kabely a konektory jsou navrženy pro široké použití na různých typech vozidel. Obsah sady:

• 5 kiloohm potenciometr (proměnný rezistor), 2 ks – pro nastavení hodnot snímačů jako chladicí kapaliny, teploty vzduchu či oleje
• Stroboskopická LED dioda, 2 ks – dvoubarevná, obousměrná, mění barvu podle polarity napájení
• SRS konektor, 2 ks – slouží k resetování airbagu nebo bezpečnostních zařízení, během provozu se spálí při proudu přes 0,25 A
• Krokosvorka (krokodýlek), 2 ks – pro připojení ke zkoumané součástce, lze použít s měřicí sondou a prodlužovacím kabelem
• Měřicí sonda, 2 ks – umožňuje přímé měření ve spojení s krokosvorkou a prodlužovacím kabelem
• Sonda s jehlou (0,7 mm), 2 ks (černá a červená) – vhodná pro měření na kontaktech, při napichování je nutné dbát na správný úhel, aby nedošlo k poškození jehly
• Redukce/banánek (1 banánek / 2 kolíkové-zásuvkové konektory), 2 ks
• Redukce (1 banánek / 1 kolíkový-zásuvkový konektor), 4 ks
• Propojovací/připojovací kabely s kolíkovými/zástrčnými konektory délky 15 mm, 36 ks (plošné i kulaté s různými rozměry a barvami)
• Zásuvkové/dutinkové konektory délky 15 mm, 36 ks (plošné i kulaté s různými rozměry a barvami)

Použití

Sada je určena pro profesionální servisy i zkušené kutilské techniky, kteří potřebují testovat elektrické součástky a instalace ve vozidlech. Vhodná je při diagnostice poruch, měření hodnot senzorů a resetování bezpečnostních zařízení. Sadu nelze používat v agresivních chemických prostředích ani pro aplikace vyžadující vysokotlaké zapojení.

Výhody

• Univerzální kompatibilita s většinou evropských, asijských i amerických vozidel
• Rozsáhlý obsah 92 kusů pokrývající širokou škálu testovacích potřeb
• Přehledné uložení komponent v plastovém kufru pro snadný přístup a přenosnost

Klíčové vlastnosti

• typ: sada testovacích kabelů a konektorů
• model: AST A-1150
• materiál: odolný plast, kovové konektory
• povrch / úprava: izolační plastové krytky a kovové kontakty
• obsah sady:
  • 5 kiloohm potenciometr / 2 ks
  • Stroboskopická LED dioda / 2 ks
  • SRS konektor / 2 ks
  • Krokosvorka / 2 ks
  • Měřicí sonda / 2 ks
  • Sonda s jehlou 0,7 mm (černá a červená) / 2 ks
  • Redukce/banánek (1 banánek / 2 kolíkové-zásuvkové) / 2 ks
  • Redukce (1 banánek / 1 kolíkový-zásuvkový) / 4 ks
  • Kolíkové a zásuvkové konektory (plošné i kulaté) / 72 ks
• další technické parametry:
  • Detekční proud SRS konektoru: 0,25 A
  • Délka kolíkových a zásuvkových konektorů: 15 mm
  • Průměry konektorů: od 0,6×0,6 mm až po 3,9 mm (kulaté i ploché)

FAQ

• Je sada vhodná pro všechny typy automobilů?

  Sada je kompatibilní s většinou evropských, asijských a amerických vozidel.

• Lze sadu použít pro měření vysokých proudů?

  Sada není určena pro měření vysokých proudů nad 0,25 A, zejména u SRS konektoru se proud nad touto hodnotou projeví spálením konektoru.

• Jak správně používat sondu s jehlou?

  Je třeba dbát na správný úhel napichování, aby nedošlo k poškození jehly během měření.
