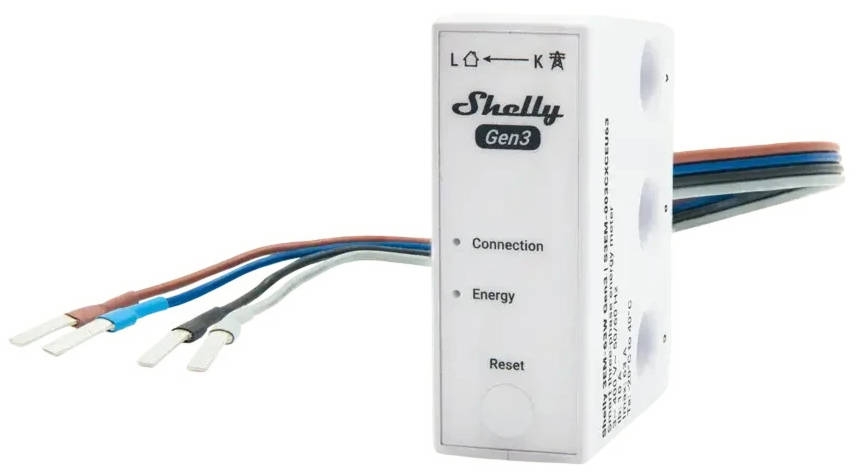

Shelly 3EM-63W Gen3 - 3-fázové měření spotřeby (WiFi, Bluetooth)

Proč Shelly 3EM-63 Gen3 - Kompaktní, univerzální a připravený k instalaci kdekoli

Kompaktní měřič energie určený ke sledování třífázového systému nebo tří nezávislých jednofázových obvodů. Bezproblémově se integruje do inteligentních domácích systémů nebo profesionálních instalací, poskytující přesné a aktuální údaje pro optimalizaci energetické účinnosti.

Zařízení nabízí přesné měření ve čtyřech kvadrantech pro přesné sledování spotřeby energie v třífázových i jednofázových obvodech. Jeho flexibilní konfigurace umožňuje samostatné použití přes Wi-Fi nebo integraci s populárními automatizačními platformami. Kompaktní design usnadňuje instalaci. Kromě toho je připraveno na budoucnost – podporuje monitorování fotovoltaických systémů, což umožňuje sledování solární produkce spolu se spotřebou ze sítě.

• Verze s kabely
• Ovládání přes Wi-Fi, podpora Bluetooth
• Připojení zařízení k Wi-Fi síti bez potřeby HUB-u!
• Flexibilní instalace
• Jednoduchá montáž na DIN-lištu.
• Měření spotřeby energie
• Monitorování napětí, proudu, účiníku, aktivního a zdánlivého výkonu a energie.
• Měření ve čtyřech kvadrantech
• Různé typy připojení: třífázové nebo jednofázové instalace

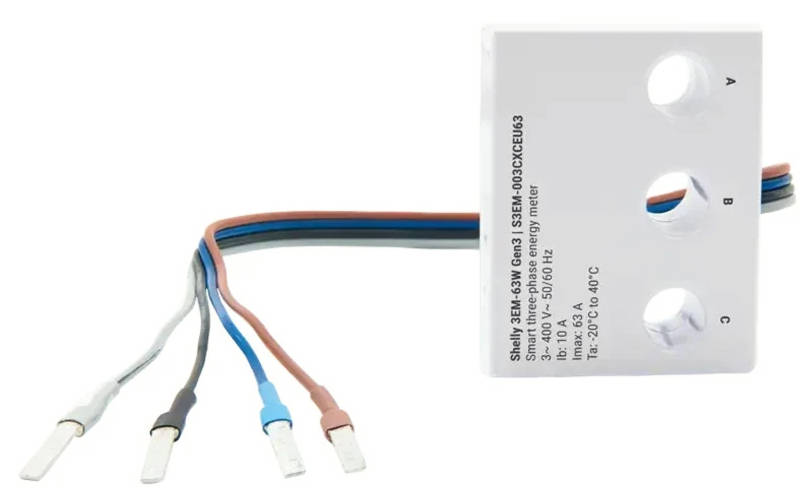

• Bezkontaktní měření proudu přes proudové transformátory
• Detekce chyby fázového sledu (volitelné)
• Prah nezatížení
• Optická indikace spotřeby energie
• Reálný čas: údaje uchovávají správné časové razítka i při výpadku internetu.
• Záznam dat: až 7 dní uchovávání údajů v zařízení
• Přesnost třídy B (IEC 62053-21)
• Podpora fotovoltaiky

Technické specifikace:
Rozměry (VxŠxH): 21x54x42 mm (Shelly 3EM-63W Gen3, bez kabelů), 31x54x42 mm (Shelly 3EM-63T Gen3, bez kabelu)
Délka kabelů: 260 mm (včetně plochého terminálu)
Hmotnost: 58 g (Shelly 3EM-63W Gen3, včetně kabelů), 52 g (Shelly 3EM-63T Gen3, včetně kabelu)
Průměr řidiče: Ø8 mm

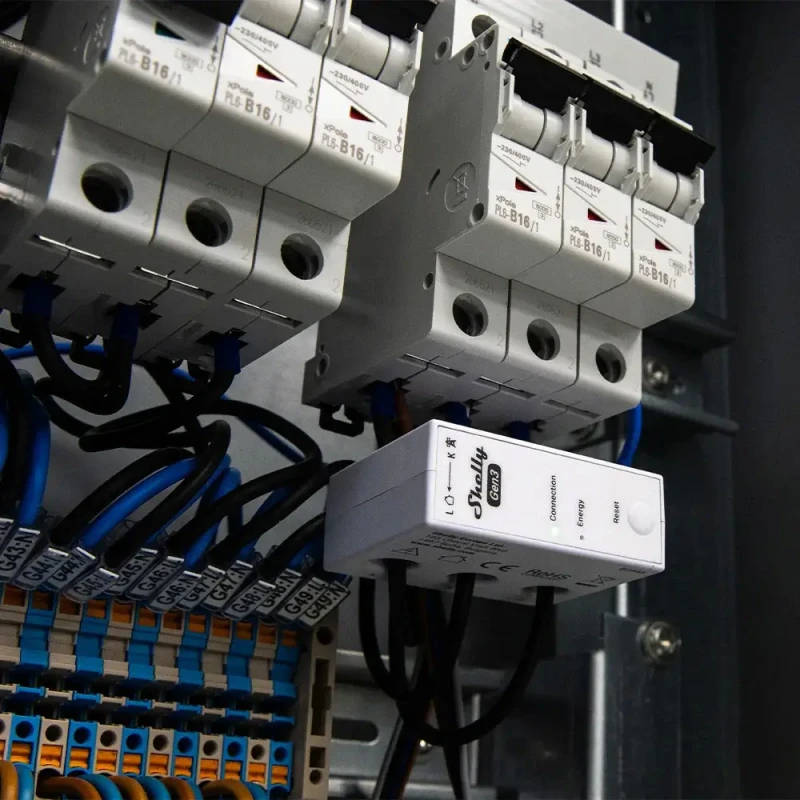

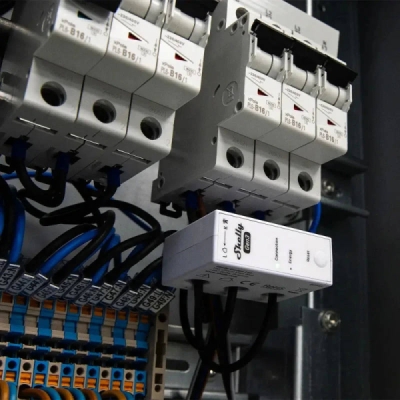

Montáž: Nad nebo pod jističe na DIN-liště
Materiál krytu: Plast
Barva krytu: Bílá
Provozní teplota: -20 °C až 40 °C
Vlhkost: 30 % až 70 % RH
Maximální nadmořská výška: 2000 m
Napájení: 220-240 V~ 50/60 Hz (mezi LA a N)
Spotřeba energie: < 2 W
Externí ochrana: 63 A, charakteristika B nebo C, vypínací schopnost 6 kA
Vnitřní teplotní senzor: Ano
Voltmetr (RMS pro každou fázi): 220-240 V~ 50/60 Hz
Přesnost voltmetru: lepší než ±1 %
Ampermetr (RMS přes integrovaný CT pro každou fázi): 0 - 63 A (130 A saturace)
Přesnost ampermetru: ±1 % (2 - 63 A), ±2 % (1 - 2 A), ±5 % (0 - 1 A)
Měření výkonu a energie: Aktivní a zdánlivý výkon, účiník, základní aktivní a reaktivní energie
Prah nezatížení: 30 VA
Uchovávání naměřených údajů: Minimálně 7 dní s rozlišením 1 minuta
Export dat: CSV pro PQ hodnoty, JSON export přes RPC
Rádio: Wi-Fi
Protokol: 802.11 b/g/n
Bluetooth Protokol: 4.2
Rozsah signálu: Až 30 m v interiéru, 50 m v exteriéru
Mikrokontrolér: ESP-Shelly-C38F
Flash: 8 MB
Podpora MQTT: Ano
