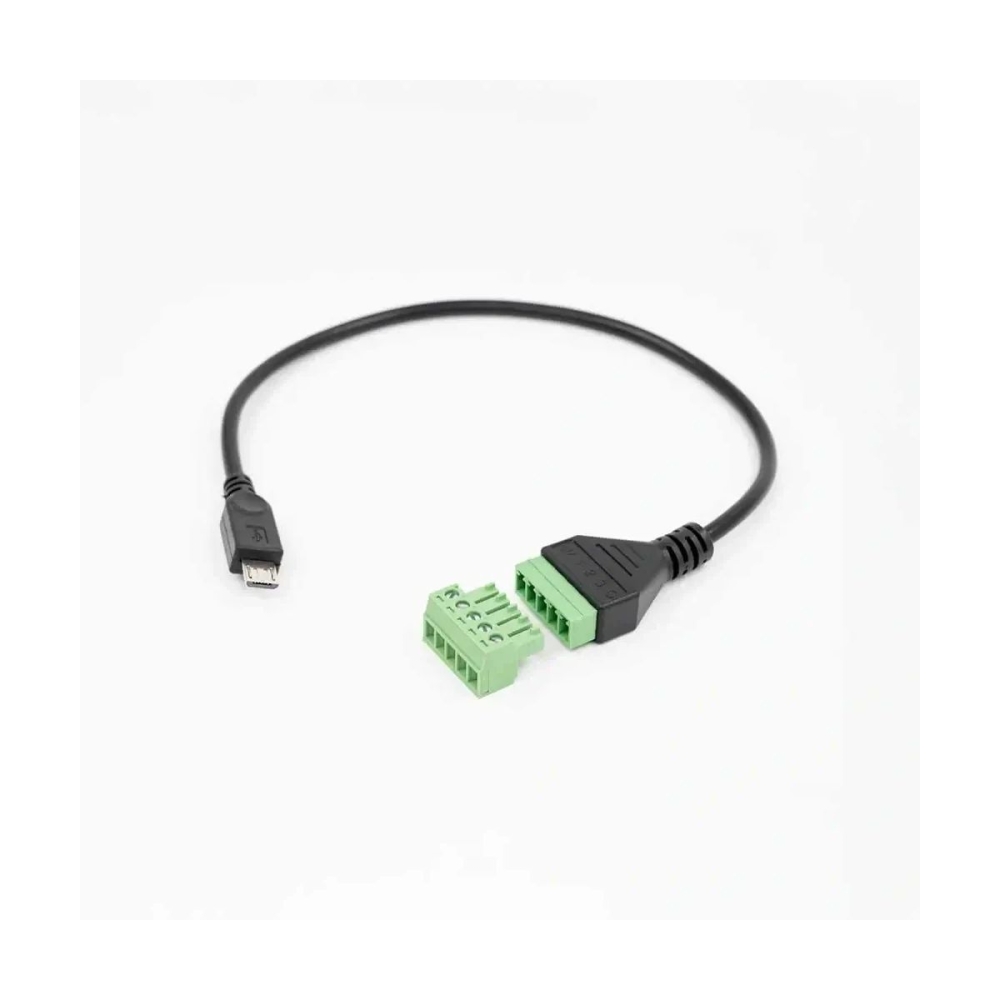

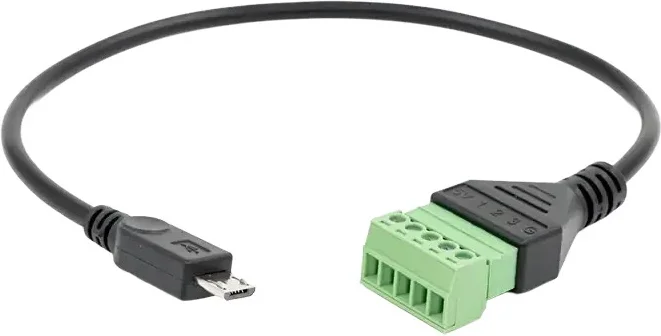

Shelly Micro USB to 5 Terminal Add-on (příslušenství pro Shelly Pill)

Shelly Micro USB to 5 Terminal Add-on – z The Pill by Shelly udělá chytré rozhraní pro kabelové senzory, tlačítka a I/O
Shelly Micro USB to 5 Terminal Add-on je malé, ale zásadní rozšiřující rozhraní pro The Pill by Shelly, které vám dá do ruky čisté svorky pro 5 V napájení, GND a tři konfigurovatelné 3,3 V logické I/O. Díky tomu připojíte kabelové senzory, tlačítka, magnetické kontakty, plovákové spínače nebo jednoduché signalizační prvky a postavíte spolehlivou smart home automatizaci i tam, kde se bezdrátově nedá.

Pokud chcete The Pill využít jako most mezi „klasikou na drátu“ a moderním chytrým ovládáním, tento 5svorkový adaptér je nejpřirozenější cesta. Navíc jde o požadovaný základní modul pro další add-ony The Pill by Shelly, takže je to ideální start do modulárního rozšiřování.

Praktické využití v chytré domácnosti

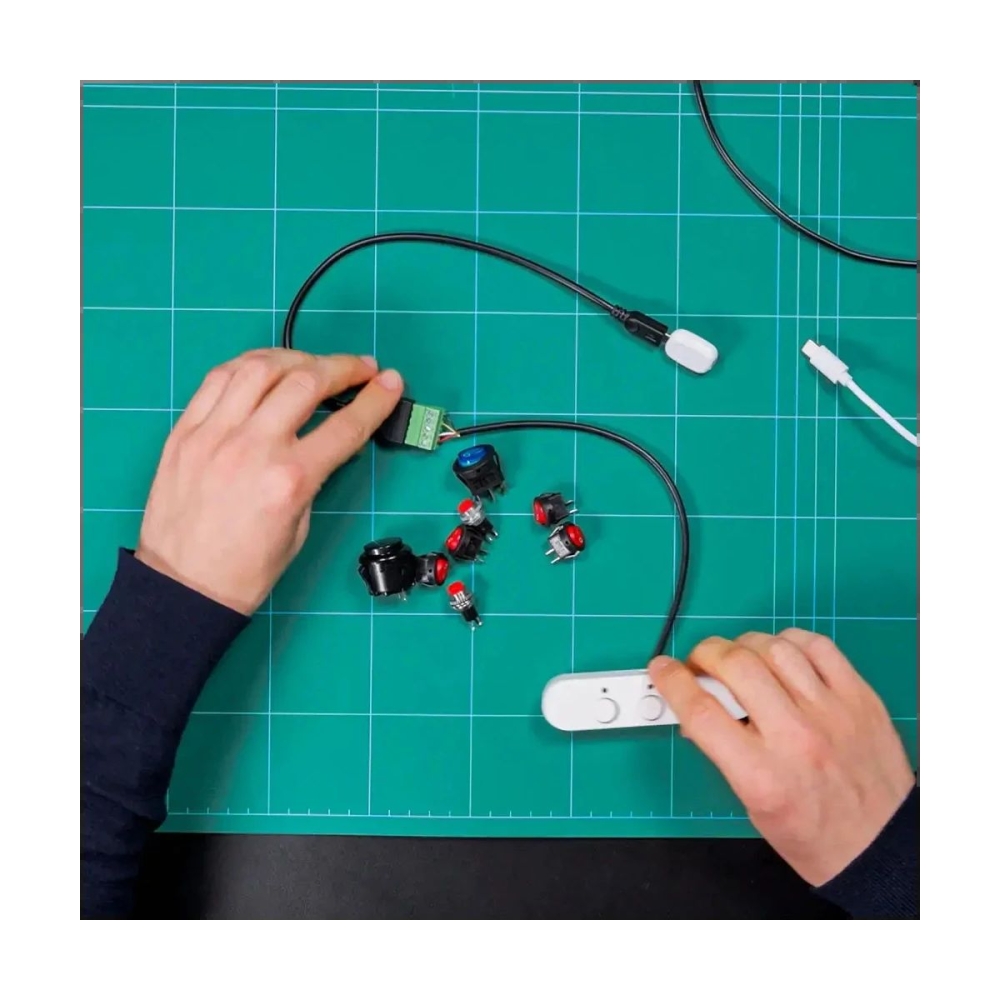

Tři I/O svorky vám otevřou spoustu scénářů – od rychlého prototypu až po čistou instalaci do rozvaděče:

• Chytrá tlačítka a kontakty: připojte tlačítko nebo reed kontakt a spouštějte scény a akce.
• Digitální vstupy/výstupy: získejte spolehlivé logické signály pro automatizaci a řízení.
• Teplotní čidla: podpora DS18B20 a DHT22 pro měření teploty (a vlhkosti dle senzoru) a navazující automatizace.
• Nízkonapěťové výstupy: logické ovládání LED, bzučáků nebo drobných řídicích prvků.

Chcete rychle hotové řešení pro měření teploty? Sáhněte po Shelly teplotním senzoru DS18B20 (1 m) a další varianty najdete v kategorii Teplotní senzory.

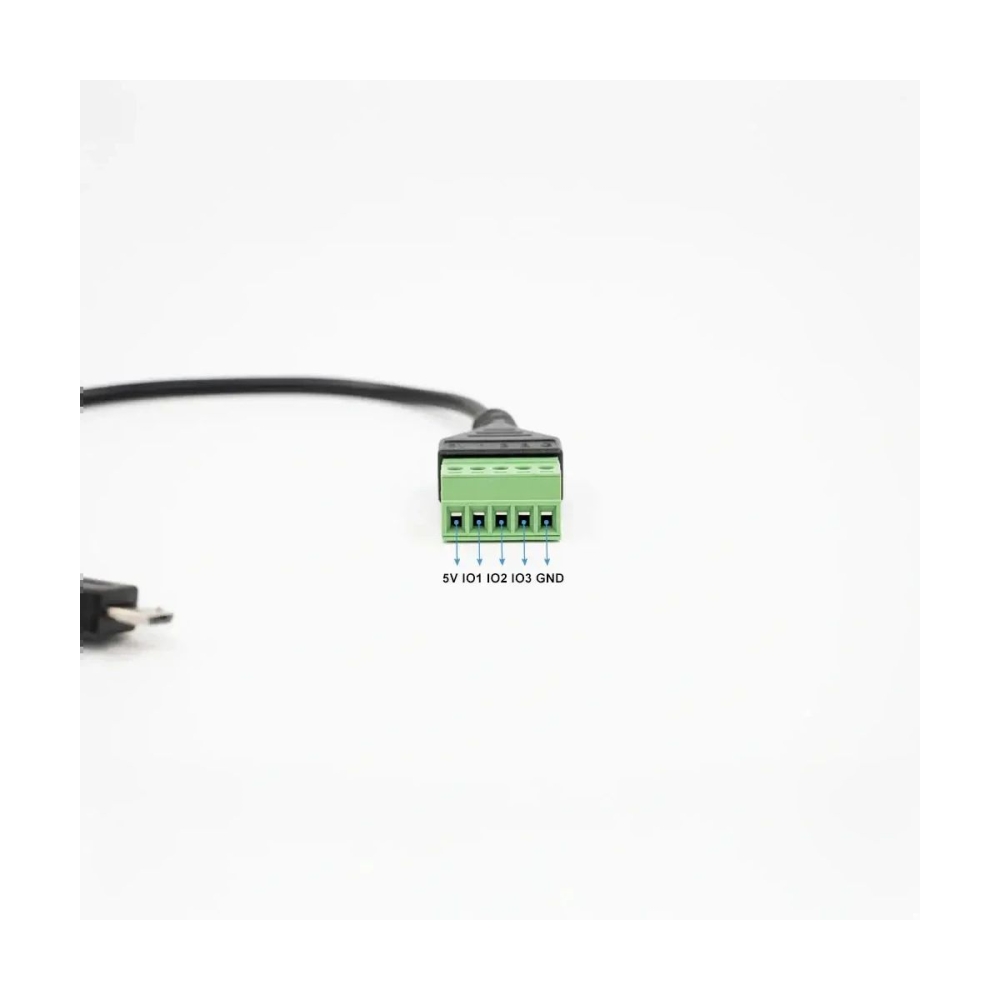

Svorky a jejich význam

5 svorek je navržených tak, aby bylo zapojení přehledné a opakovatelné:

• 5V: 5 V napájení pro připojené senzory nebo 5 V napájení pro The Pill
• IO1: multi-purpose I/O (3,3 V) – DS18B20, DHT22, analogový vstup (0–2,5 V), digitální vstup nebo výstup
• IO2: digitální vstup/výstup (3,3 V logika)
• IO3: digitální vstup/výstup (3,3 V logika)
• GND: zem (reference) pro senzory nebo 0 V pro napájení

Pro inspiraci a sladění se zbytkem ekosystému doporučujeme projít nabídku Shelly zařízení na SmarterHOME.

Technická specifikace
Konfigurovatelné I/O: 3 svorky (3,3 V logic-level)
Podporované režimy: digitální IN/OUT, analogový vstup 0–2,5 V, teplotní senzory DS18B20 a DHT22
Napájecí svorky: volitelné 5 V a GND
Rozměry (V׊×H): 44 × 23 × 10 mm
Hmotnost: 23 g
Délka kabelu: 24 cm
Barva: černá (tělo), černá (kabel)
Provozní teplota: 0 až 40 °C
Skladovací teplota: -20 až 40 °C
Vlhkost: 30 % až 70 % RH
Max. nadmořská výška: 2000 m

Kompatibilita a poznámky

Toto je příslušenství pro The Pill by Shelly určené pro nízkonapěťové a logické (3,3 V) aplikace. 5-Terminal Add-on se prodává samostatně bez The Pill by Shelly. Pokud potřebujete senzorové rozhraní pro relé Shelly Plus, podívejte se na Shelly Plus AddOn nebo na inspiraci v kategorii Senzory a detektory.
