Shelly Pill - kompaktní USB-C modul pro senzory (WiFi, Bluetooth)

The Pill by Shelly – mini USB-C modul, který „vyléčí“ každý problém se senzory, I/O a automatizací

The Pill by Shelly je extrémně malé nízkonapěťové zařízení s Wi-Fi a Bluetooth, napájené pouze 5 V přes USB-C. Připojíte k němu teplotní/klimatické senzory i další periferie a získáte okamžitý dohled nad teplotou, vlhkostí, DC napětím a zároveň možnost práce s digitálními vstupy/výstupy.

Díky miniaturním rozměrům se hodí do rozvaděčů, krabiček, panelů, serverových skříní i vlastních projektů – všude tam, kde chcete spolehlivé měření a chytré reakce bez instalčního stresu. Prohlédněte si Shelly sortiment.

Co získáte v praxi

• Dvojí konektivita: Wi-Fi + Bluetooth pro flexibilní komunikaci
• Vestavěná Bluetooth Gateway: skvělé pro zařízení řady Shelly BLU v okolí (např. Shelly BLU H&T)
• Plug & Play senzorika: DS18B20 (teplota) nebo DHT22 (teplota + vlhkost)
• Shelly Gen3 schopnosti: lokální akce, rozvrhy, skriptování, virtuální komponenty
• Integrace bez omezení: MQTT, WebSocket, HTTP a virtuální zařízení
• Rozšiřitelnost: add-ony pro digitální I/O, analog a přesné měření až do 30 V DC

Režimy periferií – jednoduché, ale extrémně variabilní

• Teplota (DS18B20): až 5× teplotní sonda + volitelně 2× digitální I/O
• Teplota & vlhkost (DHT22): 1× DHT22 + volitelně 2× digitální I/O
• Analogový vstup (voltmetr): 0–2,5 V vestavěně; s externím add-onem až 0–30 V
• Digitální vstup/výstup: až 3× konfigurovatelné I/O (logika 3,3 V), vstup Active LOW (výchozí)
• SSR add-on: 2× galvanicky oddělený výstup (max 30 V / 300 mA) + volitelné digitální I/O

Poznámka: Digitální I/O lze kombinovat se všemi režimy a nastavit nezávisle jako Input nebo Output.

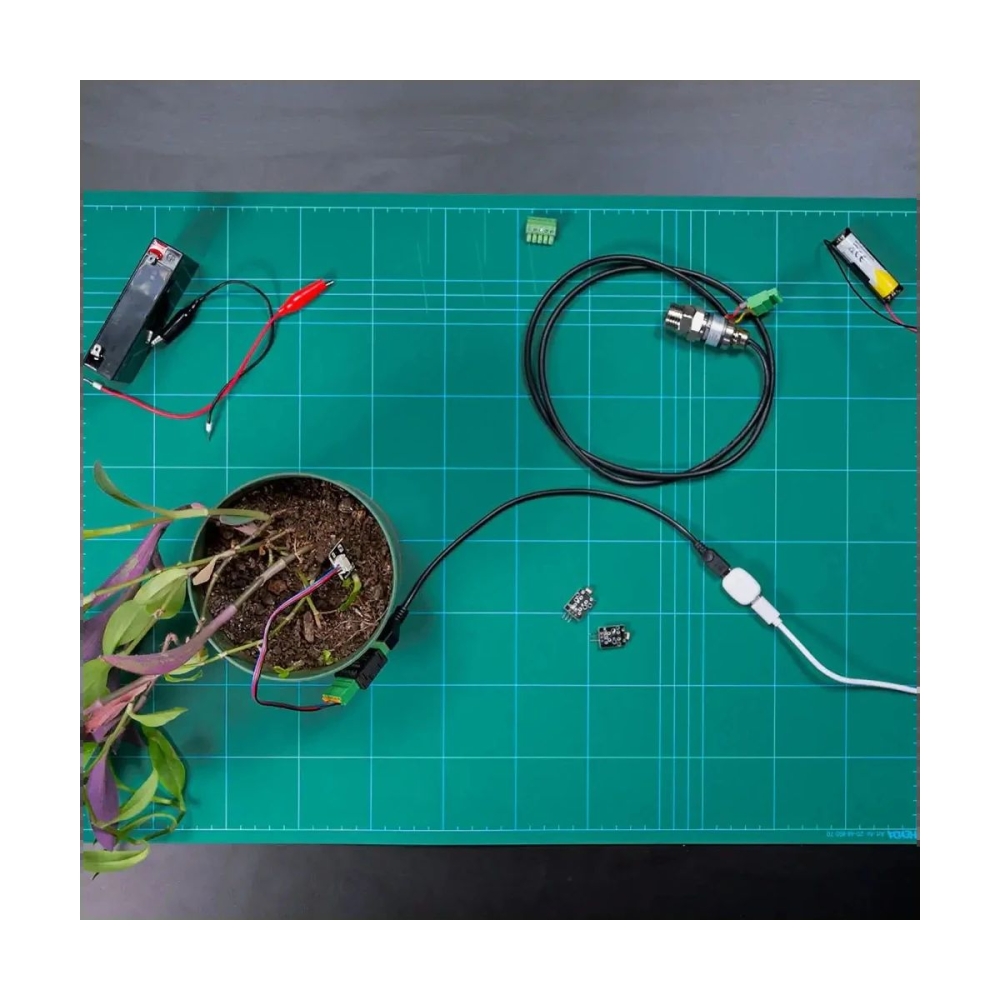

Typické scénáře použití

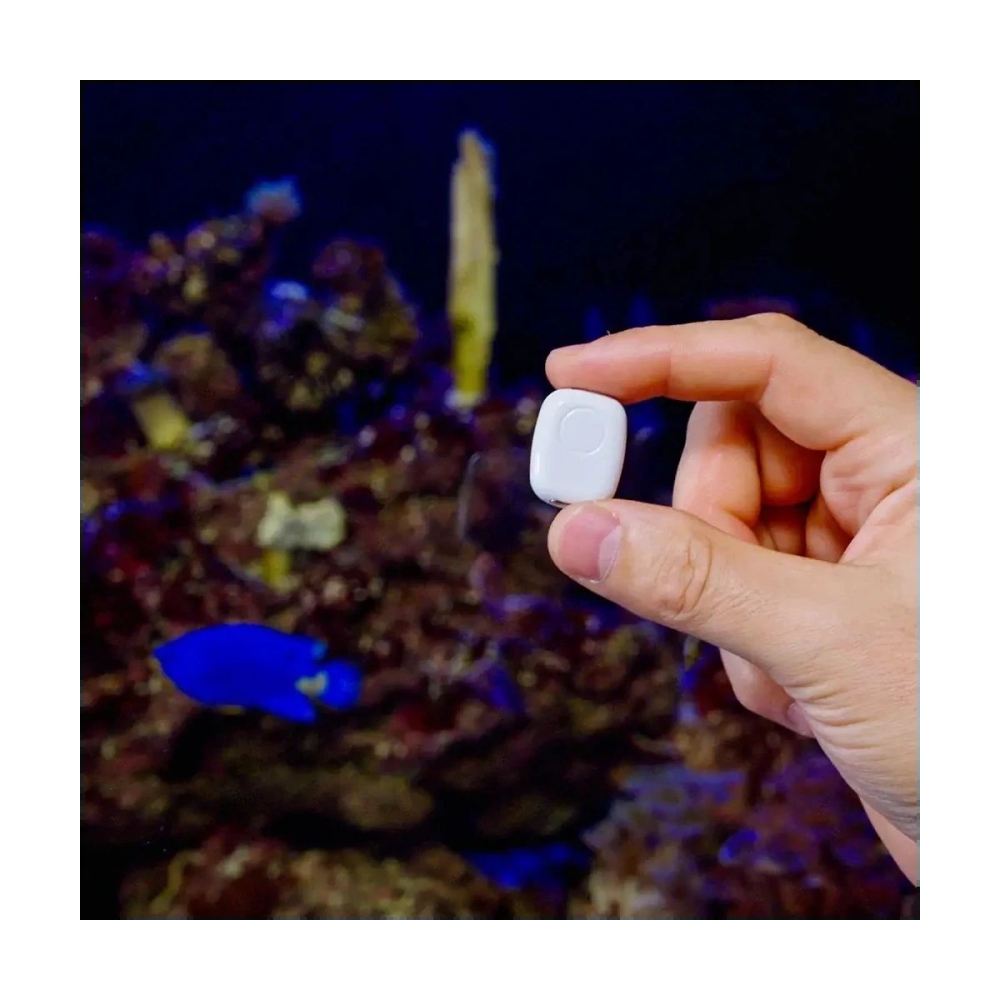

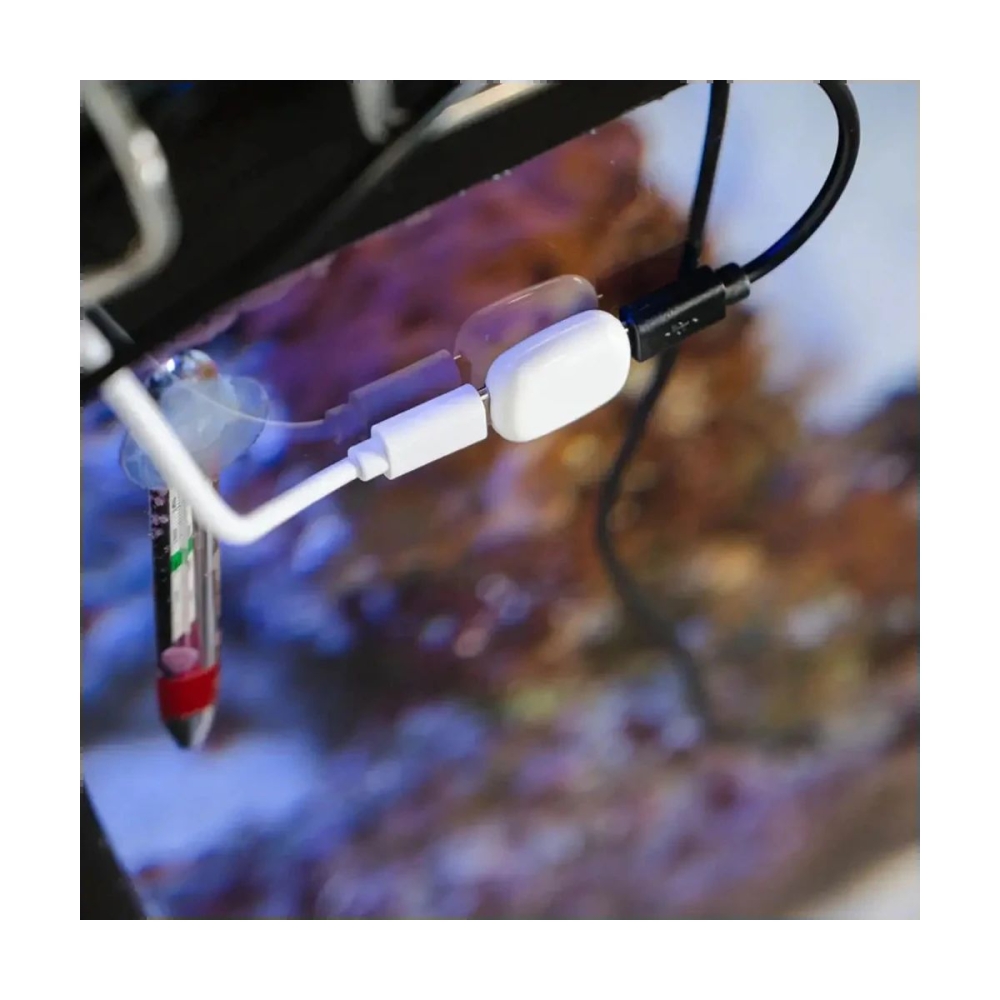

• Teplota vody: bazény, akvária, bojlery, nádrže – až 5 bodů současně (DS18B20)
• Klima v místnosti/skleníku: měření teploty a vlhkosti + automatické větrání / topení
• Monitoring DC napětí do 30 V: baterie 3,7 V / 12 V / 24 V, UPS, další DC vedení (s add-onem)
• Digitální čidla: reed kontakt, pohyb, stav vody – přiveďte je do automatizací
• Ovládání DC zátěží: dvoukanálové spínání do 30 V / 300 mA přes SSR add-on

Technická specifikace
Název: The Pill by Shelly
Model: S3SN-0U53X
SSID: ShellyPill-XXXXXXXXXXXXXX
Bluetooth ID: 0x1829
Napájení: 5 V⎓ (USB-C)
Spotřeba: < 1 W
Rozměry (V׊×H): 26 × 19,95 × 8,5 mm
Hmotnost: 3 g
Provozní teplota: −20 až 40 °C
Provozní vlhkost: 30% – 70% RH
Digitální vstupy: Active LOW; Trigger low < 0,83 V / Trigger high > 2,48 V; max. napětí vstupu 3,3 V
Digitální výstupy: logická úroveň 3,3 V; max. spínací proud 20 mA
Voltmetr: 0–2,5 V (vestavěně) / 0–30 V (externí add-on); přesnost ±(2% + 5d)
Podporované externí senzory: 1× DHT22; až 5× DS18B20
Wi-Fi: 802.11 b/g/n (2,4 GHz)
Bluetooth: BLE 4.2
MCU: Shelly ESP32-C3; Flash: 8 MB
Funkce FW: Rozvrhy (20), Webhooky (20; 5 URL/hook), Skriptování, MQTT, Šifrování

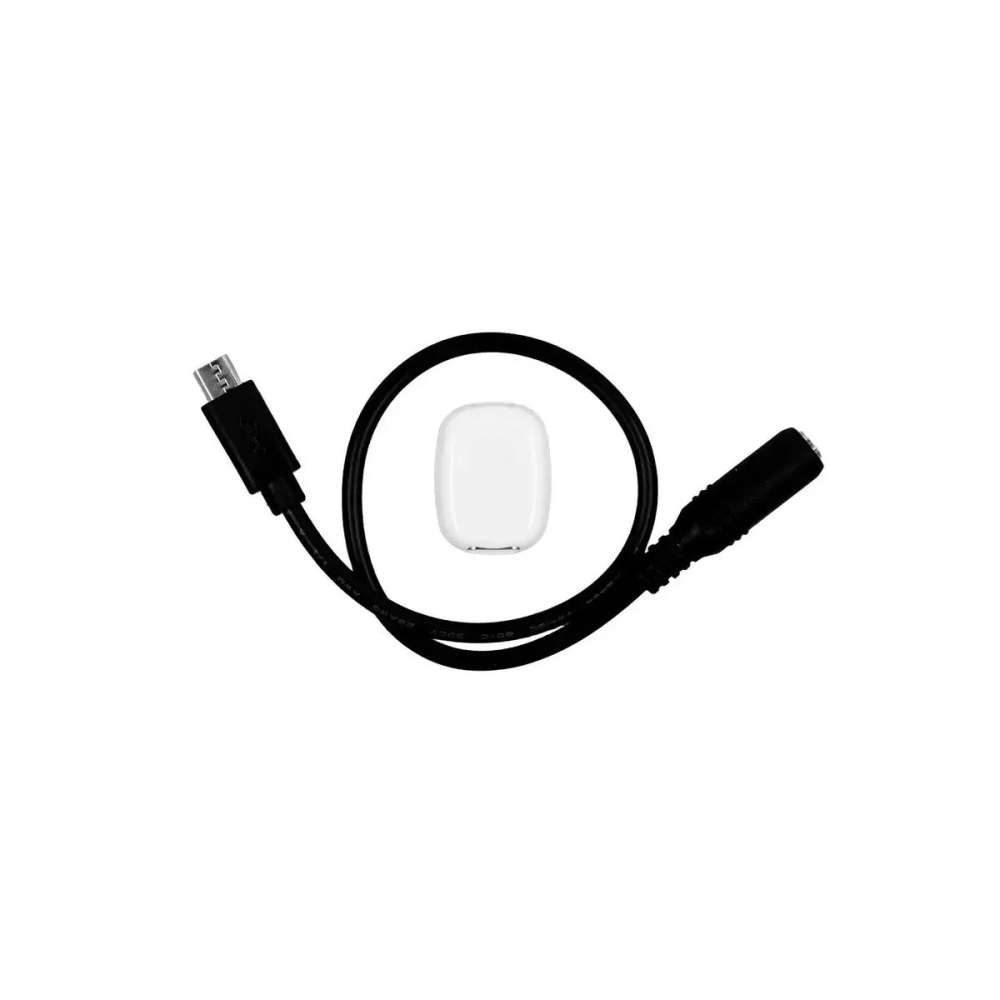

Příslušenství v balení: kabelový adaptér – 3,5mm jack
Podporované add-ony: 5-terminal Add-on, SSR Add-on, Analog 0–30 V Add-on
