Shelly Pro 3EM-3CT63 - 3-fázové měření spotřeby, LAN, WiFi, Bluetooth

Shelly Pro 3EM-3CT63

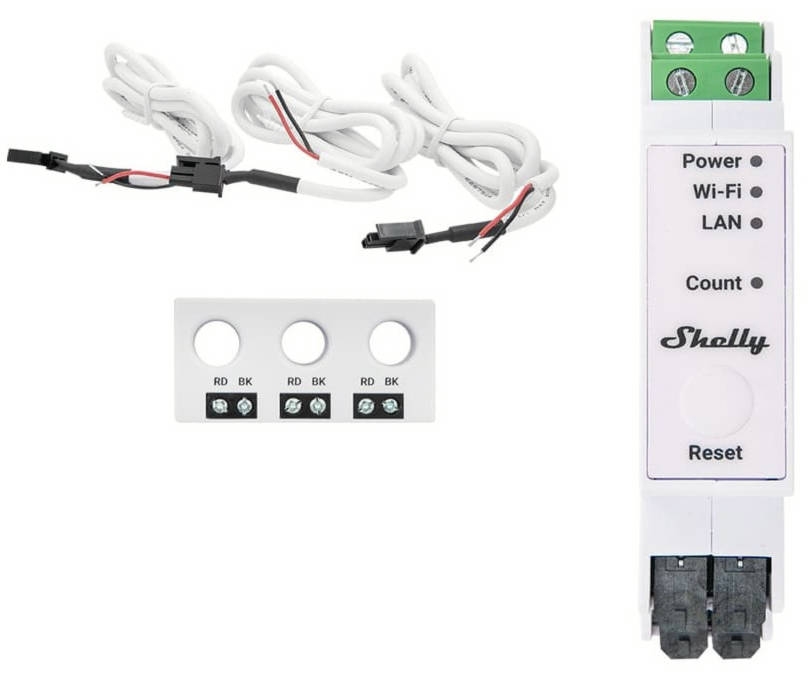

Shelly Pro 3EM-3CT63 je jednofázový nebo třífázový elektroměr s možností montáže na DIN lištu. Dodává se s kombinovaným 3-fázovým proudovým transformátorem (CT), který je určen k montáži přímo nad jistič. Shelly Pro 3EM-3CT63 přesně měří spotřebu energie a lze jej použít v mnoha nastaveních, jako je monitorování průmyslových strojů, šetření energie v domácnostech nebo kancelářích a správa elektrické spotřeby.

• 4 kvadrantové měření
• Montáž na DIN lištu
• Typy více připojení: třífázové nebo jednofázové instalace
• Připojení proudového transformátoru: Bezdotyková měření.
• Optická pulzní indikace spotřeby energie
• Hodiny v reálném čase: Uložené údaje uchovávají správné časové razítka, i když je internetové připojení přerušeno. ***
• Deníky dat: až 60 dní dat uložených v zařízení pro pozdější načítání
• *Ovládání externího stykače: Zátěže lze ovládat na základě automatizace zařízení nebo skriptů. Dostupné s doplňkem Shelly 3EM Switch
• Připraveno na fotovoltaiku
• Podporuje komunikaci KNXnet / IP

*POZNÁMKA! Toto zařízení nemá vestavěný v relé. Ovládání stykače je zajištěno pomocí doplňku Shelly Pro Addon připojeného k Shelly Pro 3EM-3CT63.

Proč Shelly Pro 3EM-3CT63 – profesionální inteligentní měřič

Shelly Pro 3EM-3CT63 hlásí akumulovanou energii, jakož i okamžité napětí, proud, aktivní a zdánlivý výkon na fázi/kanál v reálném čase. Data ukládá do energeticky nezávislé paměti, kterou lze načítat po dobu až 60 dnů v 1-minutových intervalech. Má hodiny reálného času k udržení správného času v případě ztráty spojení se serverem SNTP.

PROČ 3CT63? Měřte s jistotou

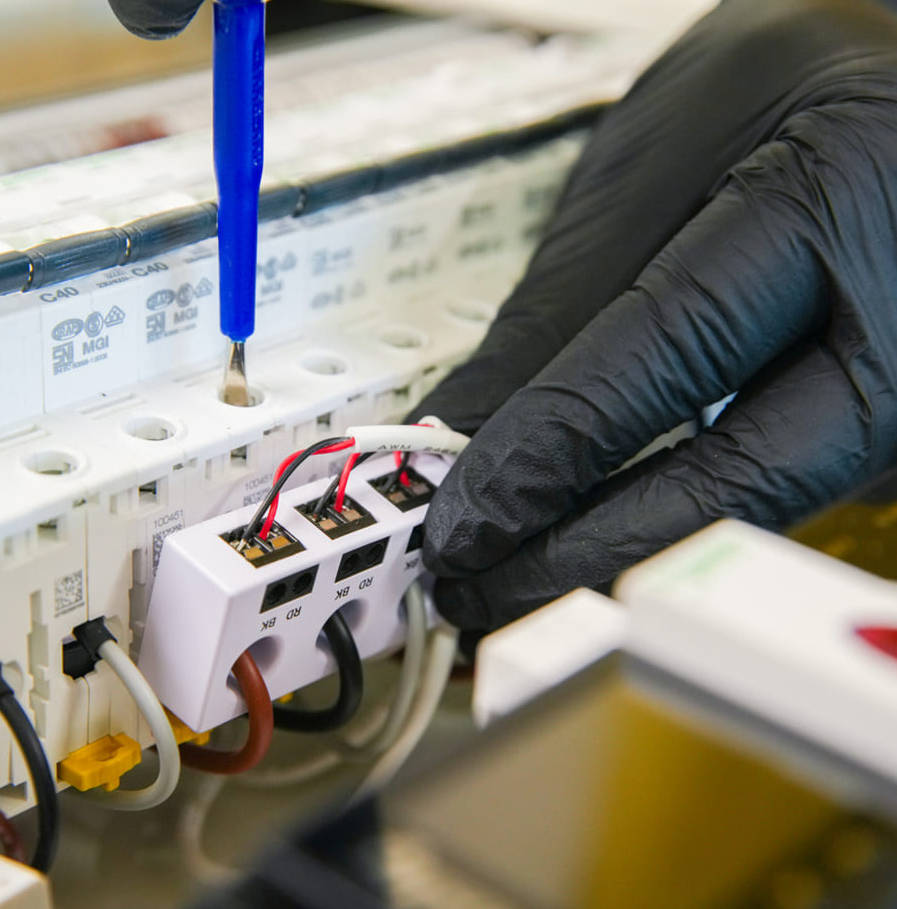

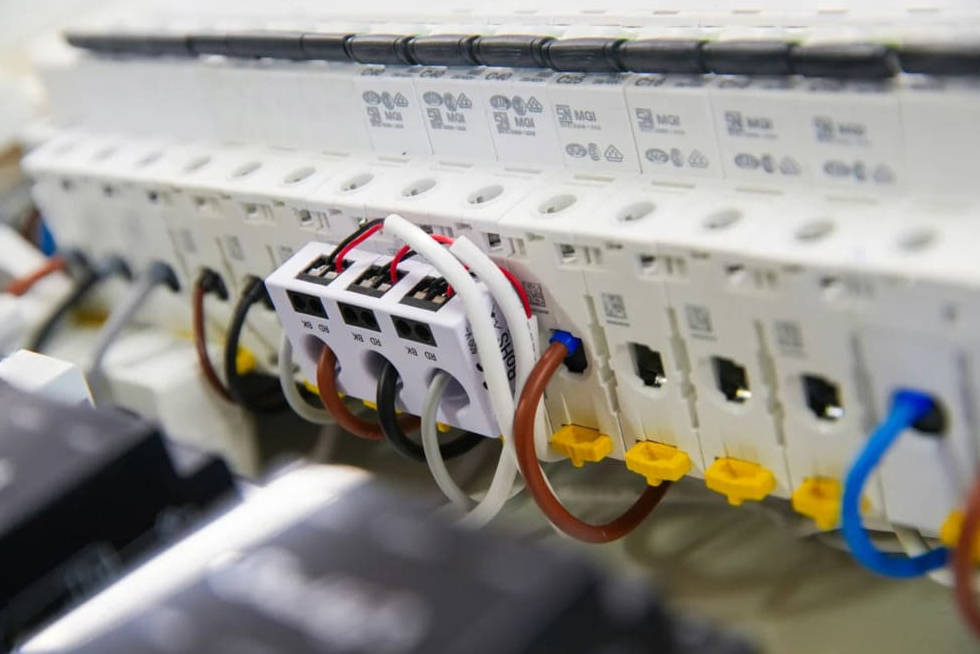

Shelly Pro 3EM se dodává se speciálně navrženým 3-fázovým proudovým transformátorem Shelly. Tento malý, ale výkonný CT měří až 63 A, díky čemuž je ideální pro přesné monitorování energie. Snadno se instaluje na DIN lištu, čímž šetří místo ve vašem elektrickém panelu. S designem Shelly získáte spolehlivý výkon a snadnou správu energie.

Funkce

• Připojení k síti LAN, Wi-Fi a Bluetooth – připojení k síti LAN pro vysokou bezpečnost a spolehlivost. Současné používání Wi-Fi a LAN, jako záloha v případě potřeby.
• 4-kvadrantové měření – měření kapacitních a indukčních typů zátěže aktivních importovaných a exportovaných energií.
• Třída přesnosti B (aktivní energie) – Shelly Pro 3EM-3CT63 má přesnost měření 1 %.
• Měření energie – Monitoruje jednofázové elektrické systémy až se 3 body současně. Rychlá upozornění a minimálně 60 dní 1-minutového uložení záznamů.
• Podpora MODBUS – umožňuje snadné a rychlé nasazení ve stávajících průmyslových instalacích.
• Funkce skriptování – Shelly Pro 3EM-3CT63 plně podporuje skriptování mJS, což vám umožňuje vytvářet další funkce a funkce.< /li>

Možnosti pro použití pro váš domov

1. Monitorování nabíjení elektrického vozidla (EV) – Monitorujte spotřebu energie nabíječky elektrického vozidla v reálném čase. Shelly Pro 3EM s 3-fázovým proudovým transformátorem (3CT63) dokáže sledovat, kolik energie spotřebuje vaše nabíječka EV, pomáhá vám řídit a optimalizovat spotřebu energie, čímž zajišťuje, že dům zůstane v rámci svého energetického rozpočtu.
2. Řízení solární energie – Pokud je váš dům vybaven solárními panely, Shelly Pro 3EM-3CT63 dokáže měřit energii generovanou vaším solárním systémem i energie spotřebované ze sítě. Pomáhá to při optimalizaci využívání energie, přičemž zajišťuje, že maximalizujete využití sluneční energie a snížíte závislost na napájení ze sítě.
3. Monitorování energie v celém domě – Použijte Shelly Pro 3EM-3CT63 pro monitorování spotřeby energie v celé domácnosti. Sledováním spotřeby ve všech třech fázích můžete identifikovat, které spotřebiče nebo systémy využívají nejvíce energie, což vám umožní přijímat informovaná rozhodnutí ke snížení nákladů na energii a zvýšení účinnosti.
4. Management energie v komerčních budovách – Pro velké komerční budovy může Shelly Pro 3EM-3CT63 monitorovat spotřebu energie na různých patrech nebo odděleních. To umožňuje správcům zařízení přesněji přidělovat náklady na energii, identifikovat plýtvání energií a implementovat strategie pro zlepšení celkové energetické účinnosti.
5. Tovární monitorování a optimalizace energie – Shelly Pro 3EM-3CT63 lze ve výrobním závodě použít ke sledování spotřeby energie těžkých strojů v různých fázích. Sledováním spotřeby v reálném čase můžete identifikovat neefektivnost a snížit provozní náklady optimalizací spotřeby energie během špičky a mimo ni.
6. Správa energie v prodejně - Pokud jste majitelem prodejny, můžete použít Shelly Pro 3EM-3CT63 ke sledování spotřeby energie klíčových systémů, jako jsou osvětlení , HVAC a chladicí jednotky. Sledováním spotřeby energie těchto systémů v reálném čase mohou majitelé obchodů identifikovat, kdy a kde dochází k plýtvání energií – například nechávají světla svítit po otevíracích hodinách nebo neefektivně běží systémy HVAC. To umožňuje lepší kontrolu nad provozními náklady, pomáhá snižovat účty za energii a podporuje udržitelné obchodní praktiky snížením celkové spotřeby energie.


Technické specifikace:
Fyzická velikost (VxŠxH): Shelly Pro 3EM-3CT63: 94x19x69 mm / 3,70x0,75x2,71 palce
Shelly 3CT63: 14x54x26 mm / 0,55x2,12x1,02 palce
Hmotnost: Shelly Pro 3EM-3CT63: 62 g / 2,19 oz
Shelly 3CT63: 32 g / 1,12 oz
Apertura CT: Ø9 mm / Ø0,35 palce
Průměr drátu: 6 mm / 10 AWG
Maximální točivý moment šroubových koncovek: 0,4 Nm / 3,5 lbin
Průřez vodiče: Shelly Pro 3EM-3CT63: 0,5 až 2,5 mm² / 20 až 14 AWG (pevné, lankové a koncovky)
Shelly 3CT63: 0,2 až 2,5 mm² / 24 až 14 AWG (pevné, lankové a objímky na šňůrky)
Délka odizolovaného vodiče: 6 až 7 mm / 0,24 až 0,28 palce
Montáž: Shelly Pro 3EM-3CT63: DIN lišta
Shelly 3CT63: Volně stojící na fázových vodičích
Materiál pouzdra: plast
Barva pouzdra: bílá
Okolní pracovní teplota: -20°C až 40°C / -5°F až 105°F
Vlhkost: 30 % až 70 % RH
Max. nadmořská výška: 2000 m / 6562 ft
Elektrické napájení: 100 - 260 V~ 50/60 Hz
Spotřeba energie: < 3 W
Elektrická síla Shelly 3CT63: 1000 V~, 60 sekund
Snímač vnitřní teploty: Ano
Voltmetry (RMS pro každou fázi): 100 – 260 V
Přesnost voltmetru: ±1 %
Ampérmetry (RMS přes CT pro každou fázi a neutrál): 0 – 63 A
Kompatibilní CT: 3CT63
Přesnost ampérmetrů: ±1 % (2–63 A), ±2 % (1–2 A), ±5 % (0–1 A)</ span>
Měřič výkonu a energie: aktivní a zdánlivý výkon, aktivní a zdánlivá energie, účiník, základná aktivní a základní reaktivní energie
Kalibrace mezi jednotlivými kanály minimální zatížení 500 W na kanál
Prahová hodnota bez zatížení: 30 VA na kanál
Uchovávání naměřených údajů: nejméně 60 dní s 1 minutovým rozlišením údajů
Export dat: CSV pro zaznamenané hodnoty PQ
Export formátu JSON prostřednictvím RPC
VF pásmo Wi-Fi: 2400 – 2495 MHz
Max. RF výkon: < 20 dBm
Protokol: 802.11 b/g/n
Dosah: do 50 m / 164 stop venku, do 30 m / 98 stop v interiéru (v závislosti na místních podmínkách)
Bluetooth Protokol: 4.2
RF pásmo: 2400 – 2483,5 MHz
Max. RF výkon: <4 dBm
Dosah: do 30 m / 98 stop venku, do 10 m / 33 stop v interiéru (v závislosti na místních podmínkách)
CPU: ESP32-D0WDQ6
Flash: 16 MB
Webhooky (akce s adresou URL): 20 s 5 adresami URL na jeden háček
Prodlužovač dosahu Wi-Fi: Ano
Brána BLE: Ano
Skriptování: Ano
MQTT: Ano
Šifrování: Ano
