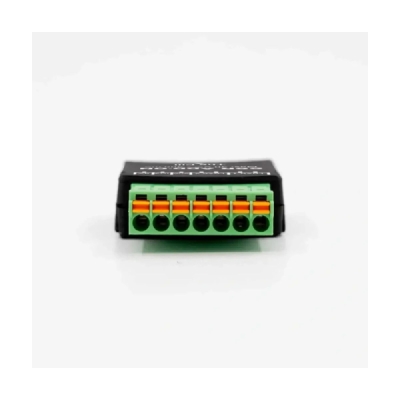

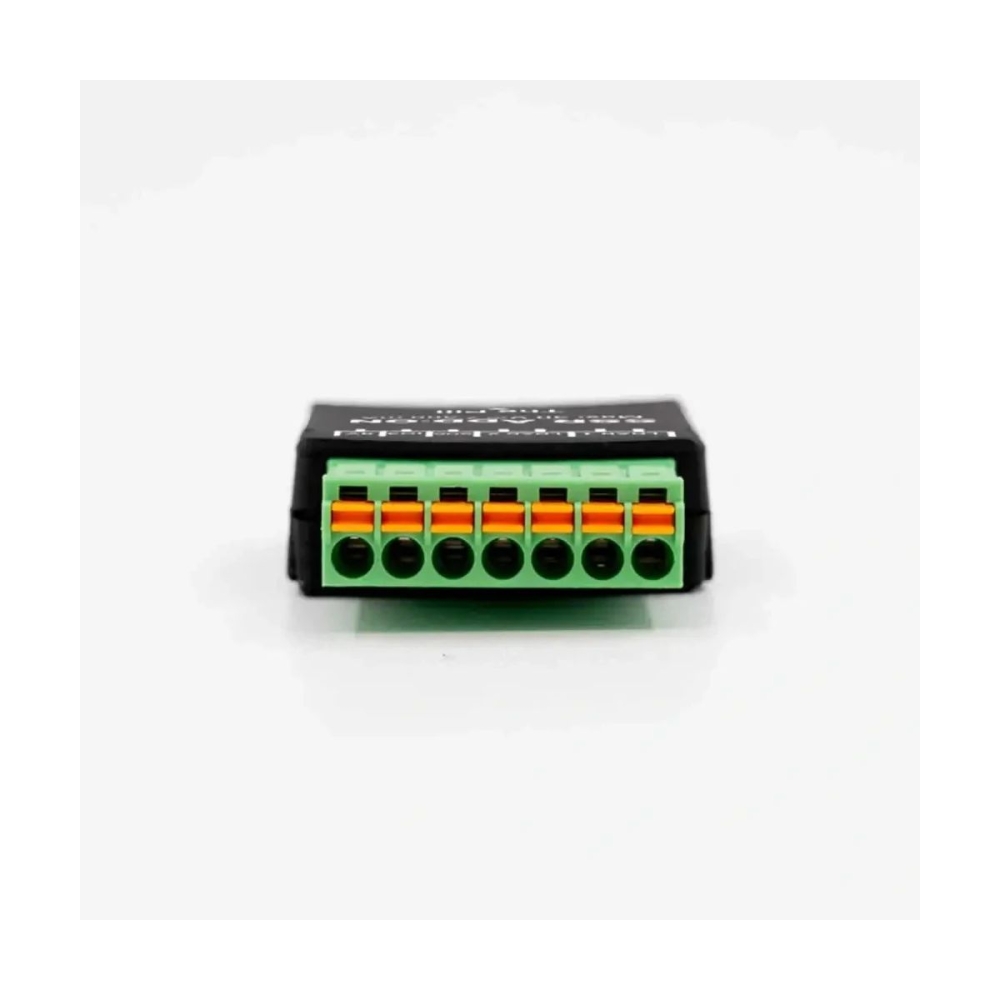

Shelly SSR Add-on (příslušenství pro Shelly Pill)

Shelly SSR Add-on (příslušenství pro Shelly Pill) – dvoukanálové SSR relé pro tiché spínání DC a chytrou automatizaci nízkého napětí

Shelly SSR Add-on promění Shelly Pill v kompaktní ovladač dvou nezávislých DC zátěží až 30 V / 300 mA na kanál. Díky galvanicky odděleným polovodičovým relé (SSR) spíná tiše, bez mechanického cvakání – ideální pro LED osvětlení, malé ventilátory, solenoidy a další nízkonapěťová zařízení.

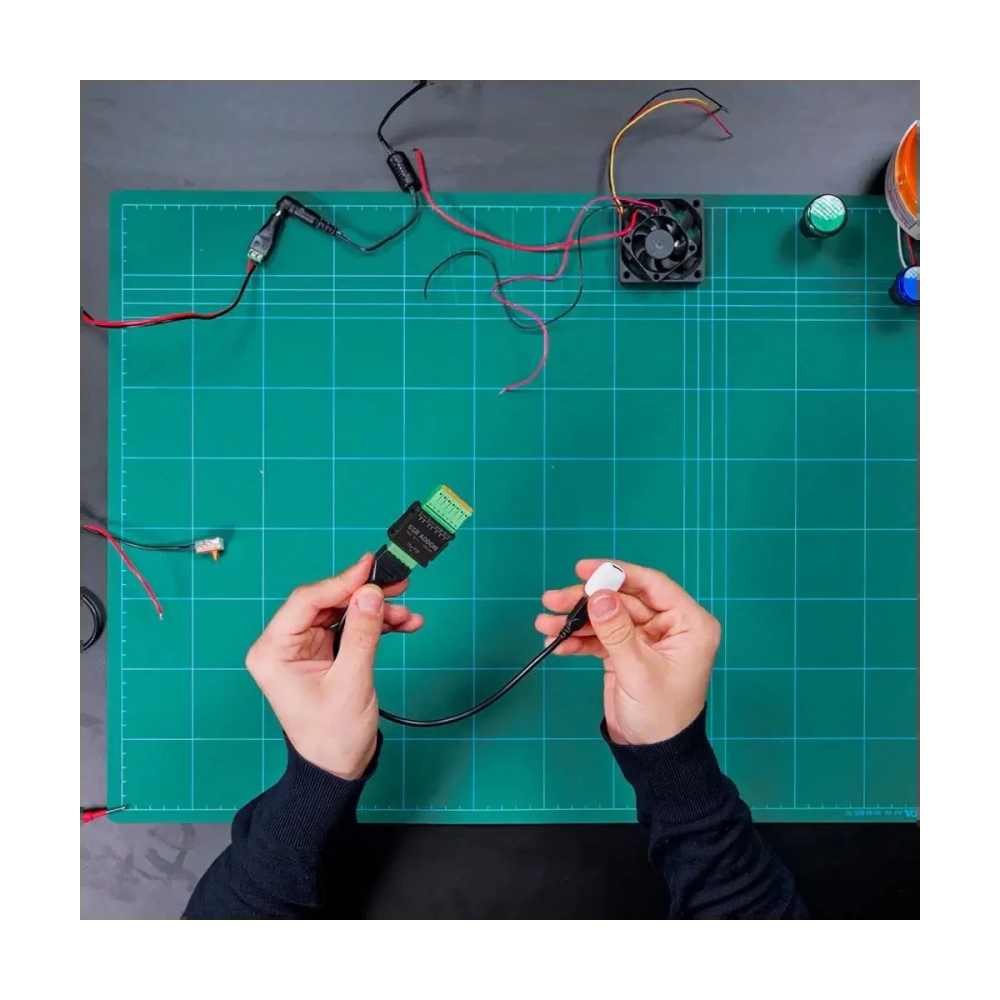

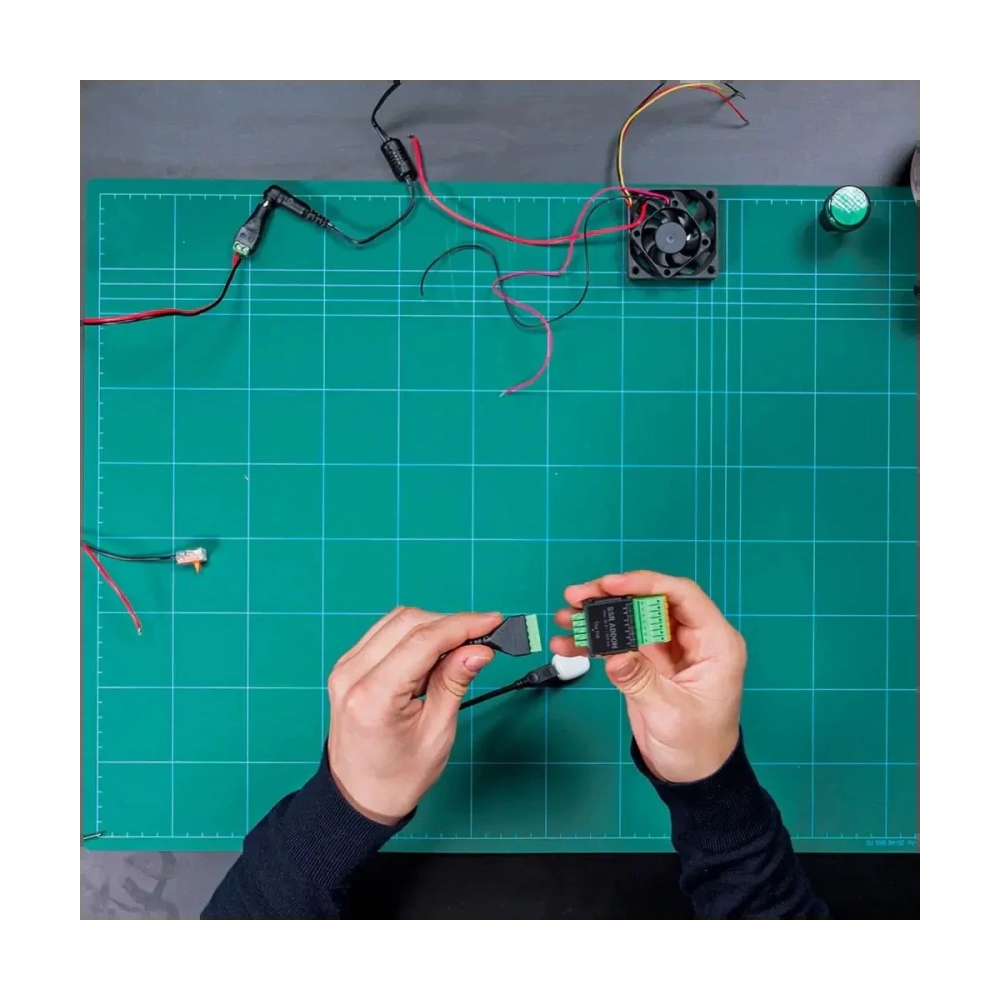

Pro připojení k Shelly Pill je nutný Micro USB to 5 Terminal Add-on (vyžadováno). Další kompatibilní příslušenství najdete v kategorii Univerzální senzory nebo v kompletní nabídce Shelly.

Proč zvolit SSR Add-on

Pokud stavíte projekt, kde je klíčové spolehlivé a tiché spínání DC, SSR je přesně ono. Ovládejte ventilaci v rozvaděči, napájení doplňků, signalizaci nebo jednoduché mechanismy – a to přes scény, časovače a podmínky ze Shelly Pill.

• 2 nezávislé SSR kanály: výstupy LOAD1 a LOAD2 (max 30 V DC / 300 mA každý)
• Galvanické oddělení: vyšší bezpečnost a stabilita při nízkém napětí
• 1 konfigurovatelné I/O (IO3, logika 3,3 V): digitální vstup nebo digitální výstup
• Volitelné svorky 5 V / GND: referenční zem a praktické napájení periferií (dle použití)

Typické scénáře použití

• DC ventilátory a větrání: spínání podle času nebo teploty (např. s DS18B20 teplotním senzorem)

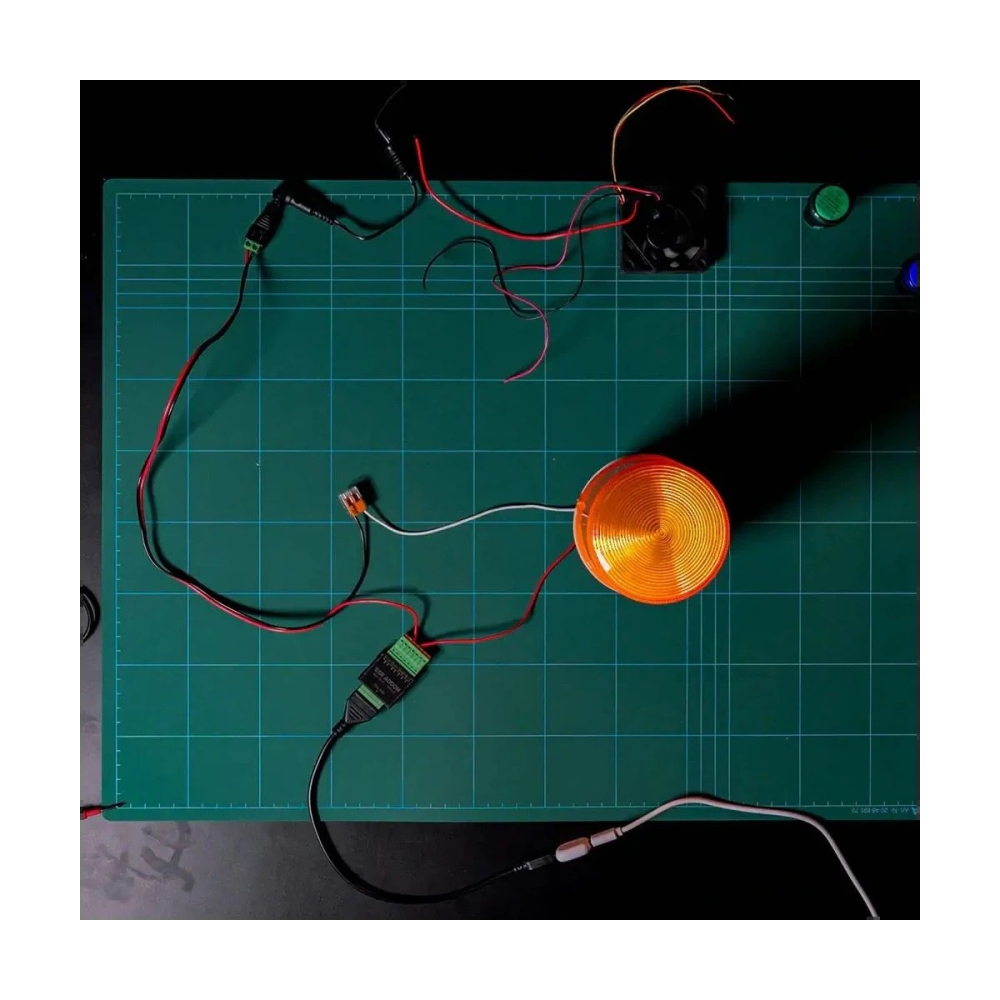

• LED indikace a malé LED zátěže: tiché spínání bez hluku
• Ventily, zámky, západky: automatizace malých solenoidů pro přístup či závlahu
• Dvě zátěže v jednom projektu: např. ventilátor + kontrolka, nebo ventil + signalizace

Tip: pokud chcete zároveň měřit DC napětí, doplňte sestavu o Shelly Analog 0–30 V Add-on pro Shelly Pill.

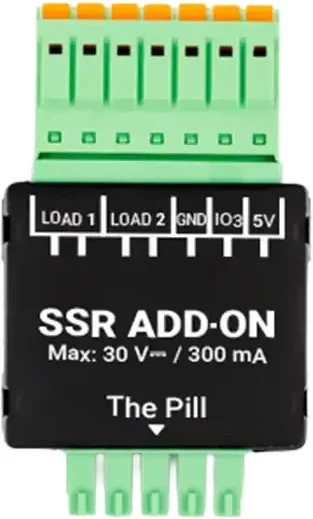

Elektrická rozhraní (svorky a signály)

• Výstupy: LOAD1, LOAD2 – bezpotenciálové SSR výstupy (každý max 30 V DC / 300 mA)
• Vstup/Výstup: IO3 – konfigurovatelné digitální I/O (logická úroveň 3,3 V)
• Napájení (volitelné): 5V, GND – napájecí svorky / referenční zem

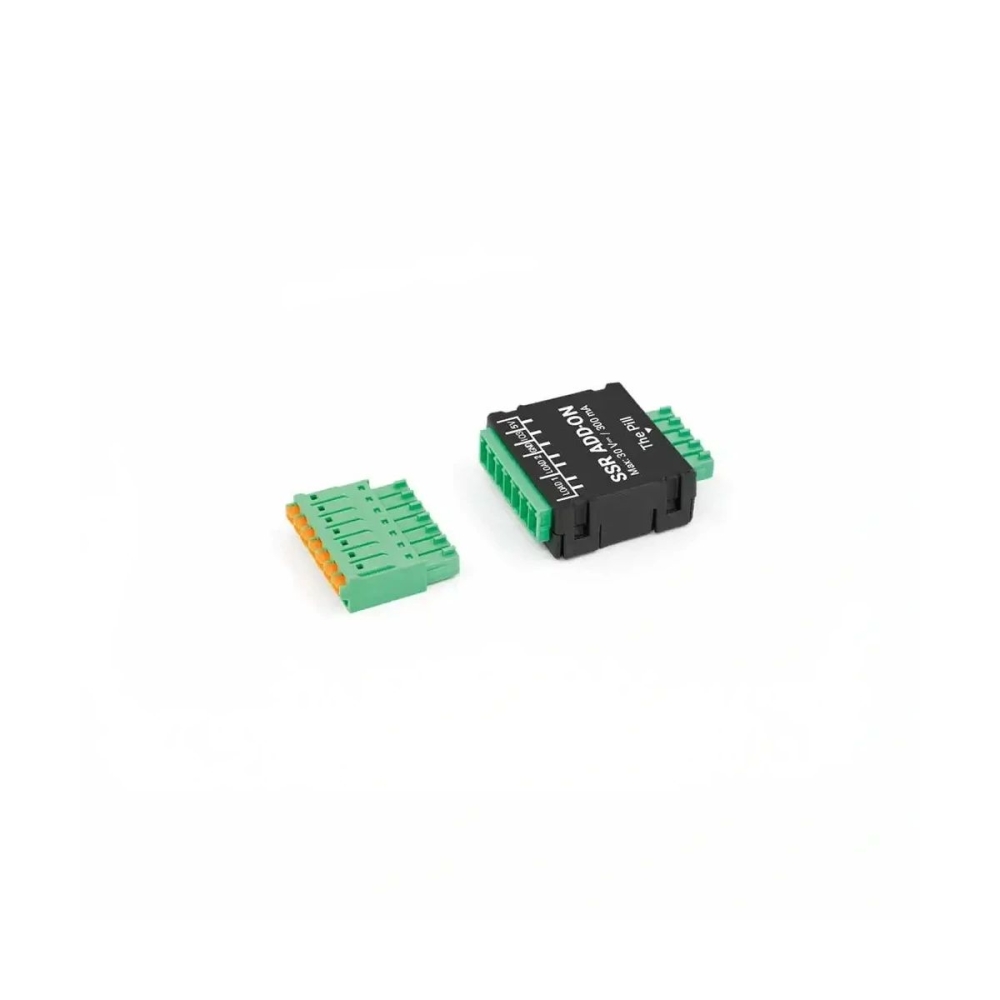

• Rozhraní doplňku: konektor pro 5-Terminal Add-on pro připojení k Shelly Pill

Technická specifikace
Spotřeba: < 0,6 W
Max. spínané napětí: 30 V DC
Max. spínaný proud: 300 mA (na kanál)
Rozměry (V׊×H): 36 × 31 × 11,5 mm
Hmotnost: 12 g
Barva: černá
Provozní teplota: 0 až 40 °C
Skladovací teplota: -20 až 40 °C
Vlhkost: 30 % až 70 % RH
Max. nadmořská výška: 2000 m
Poznámka k bezpečnému použití
Shelly SSR Add-on je určen pro nízkonapěťové DC aplikace (do 30 V DC / 300 mA na kanál). Pro spínání 230 V zvolte vhodný modul z kategorie Shelly.
