SONOFF TP-WGZBA Thermostat Core Zigbee prostorový termostat

SONOFF Thermostat Core TP-WGZBA – přesné vytápění a pohodlí v celém domě

SONOFF Thermostat Core TP-WGZBA je Zigbee prostorový termostat pro domy a byty s teplovodním podlahovým vytápěním nebo s plynovým či elektrickým kotlem. Je to chytrý termostat pod omítku, který zastoupí starý mechanický nebo elektronický nástěnný termostat a okamžitě přinese týdenní otopné plány, přesnou regulaci teploty v místnosti, displej reagující na přítomnost a ovládání z aplikace eWeLink odkudkoli. Místo celodenního vytápění prázdného domu na jednu teplotu vytopí Thermostat Core správnou místnost ve správný čas – a právě v tom je úspora na účtu za teplo.

Dva výstupy – jeden termostat pro servopohony i kotel

Většina chytrých termostatů vás zavře do jediného typu vytápění. TP-WGZBA umí obojí. Silový reléový výstup do 3 A přímo ovládá kompatibilní servopohony teplovodního podlahového vytápění na rozdělovači, samostatný bezpotenciálový kontakt (COM/NO) spíná kotel bez jakéhokoli napětí na svorkách. Využít můžete jeden výstup, druhý nebo oba zároveň, takže tento Zigbee termostat je přímá cesta k modernizaci radiátorových soustav, rozdělovačů podlahového vytápění i kondenzačních kotlů.

Relé pracuje ve výchozím stavu v logice normálně otevřeno (NO), což odpovídá servopohonům typu NC a kotlům se vstupem NO. Pokud má váš rozdělovač servopohony NO nebo kotel potřebuje kontakt NC, přepnete logiku v nastavení otopné soustavy v aplikaci eWeLink – bez zásahu do zapojení.

Tři přepínatelné týdenní plány a 12 teplotních úseků za den

Termostat si drží tři samostatné otopné plány, každý na celý týden a s až 12 teplotními úseky za den. Jeden plán nastavíte na pracovní týden, druhý na víkend a třetí na dovolenou nebo návštěvu a pak mezi nimi přepínáte jedním klepnutím, místo abyste rozvrh znovu přepisovali. Díky vestavěným hodinám reálného času (RTC) běží všechny plány lokálně v zařízení, takže vytápění pokračuje přesně podle nastavení i ve chvíli, kdy spojení Zigbee s bránou vypadne.

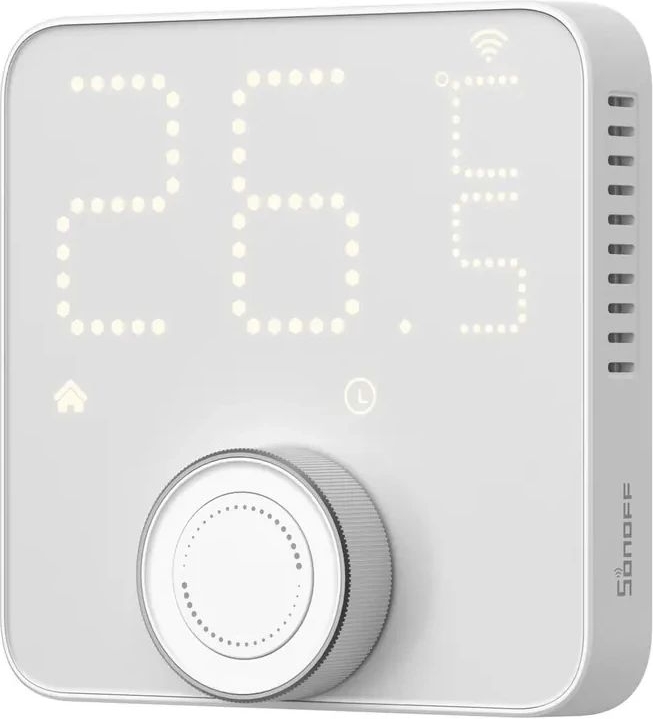

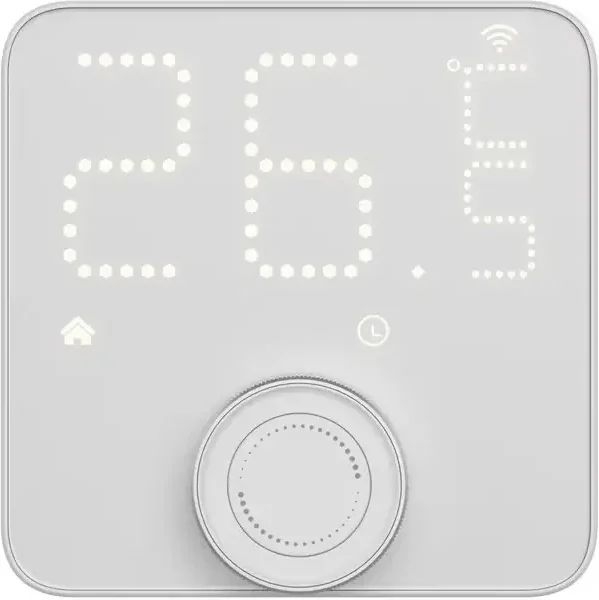

Minimalistický panel, otočné kolečko a displej, který o vás ví

Čisté zakulacené bílé tělo z polykarbonátu se hodí do moderního i klasického interiéru. Teplotu nastavíte hladkým otočným kolečkem – rychleji a příjemněji než klepáním do telefonu – a radarové snímání přítomnosti osob rozsvítí displej, když k termostatu přicházíte, a po odchodu jej zhasne. Vzdálenost detekce se volí ve třech stupních (přibližně 0,3 m, 0,6 m nebo 1 m) a jasnost obrazovky lze snížit, takže panel v noci nesvítí do ložnice ani na chodbu.

Opravdu přesná teplota v místnosti

Termostat zapuštěný ve stěně měří do velké míry teplotu stěny a vlastní elektroniky, nikoli v místnosti. Thermostat Core to řeší dvěma způsoby. Vzdálený zdroj teploty umožňuje spárovat Zigbee čidlo teploty na téže bráně SONOFF – SNZB-02, SNZB-02P, SNZB-02D, SNZB-02WD, SNZB-02LD, SNZB-02B nebo SNZB-02M – a regulovat podle teploty tam, kde skutečně žijete. Korekce teploty pak dovolí hodnotu doladit ručně. Cílovou teplotu zvolíte v rozsahu 5 až 30 °C a panel ji udrží.

Dvojí detekce otevřeného okna, abyste netopili ven

TP-WGZBA sám pozná náhlý pokles teploty a navíc jej lze propojit s okenním čidlem SONOFF (SNZB-04, SNZB-04P, SNZB-04PR2) na téže bráně. Jakmile otevřete okno, termostat přestane požadovat teplo a přejde do protizámrzového režimu, po zavření okna se vrátí k vašemu plánu – žádný plyn nazmar a žádné zamrzlé potrubí.

Víceúrovňová ochrana a historie vytápění za půl roku

Dětská pojistka zabrání nechtěné změně nastavení, protizámrzový režim chrání soustavu v nevytápěném domě a volitelné externí podlahové čidlo NTC (10 kΩ, B hodnota 3950 K) doplňuje ochranu proti přehřátí pro podlahové konstrukce, které nesmí přesáhnout danou teplotu. Zařízení také zaznamenává cílovou teplotu, skutečnou teplotu a činnost vytápění až šest měsíců, takže přesně vidíte, kdy a proč topení běželo.

Zigbee 3.0 – eWeLink, Apple Home, Home Assistant a Zigbee2MQTT

Thermostat Core se připojuje k Zigbee bráně SONOFF a pracuje v aplikaci eWeLink včetně scén a automatizací. Přes Matter Bridge (Bridge-M nebo eWeLink CUBE) se objeví v Apple Home, a protože jde o standardní zařízení Zigbee 3.0 / IEEE 802.15.4, funguje i s otevřenými platformami – Zigbee2MQTT vyžaduje verzi 2.14.0 nebo novější pro plnou funkčnost, nativní podpora ZHA se teprve připravuje, takže uživatelé ZHA a SmartThings by měli postupovat podle pokynů k TP-WGZBA v SONOFF Help Center.

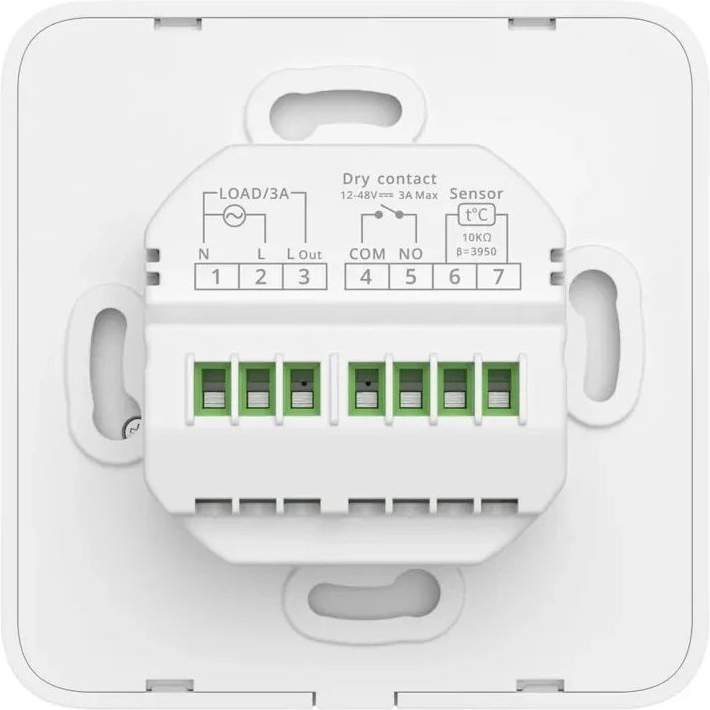

Montáž a zapojení

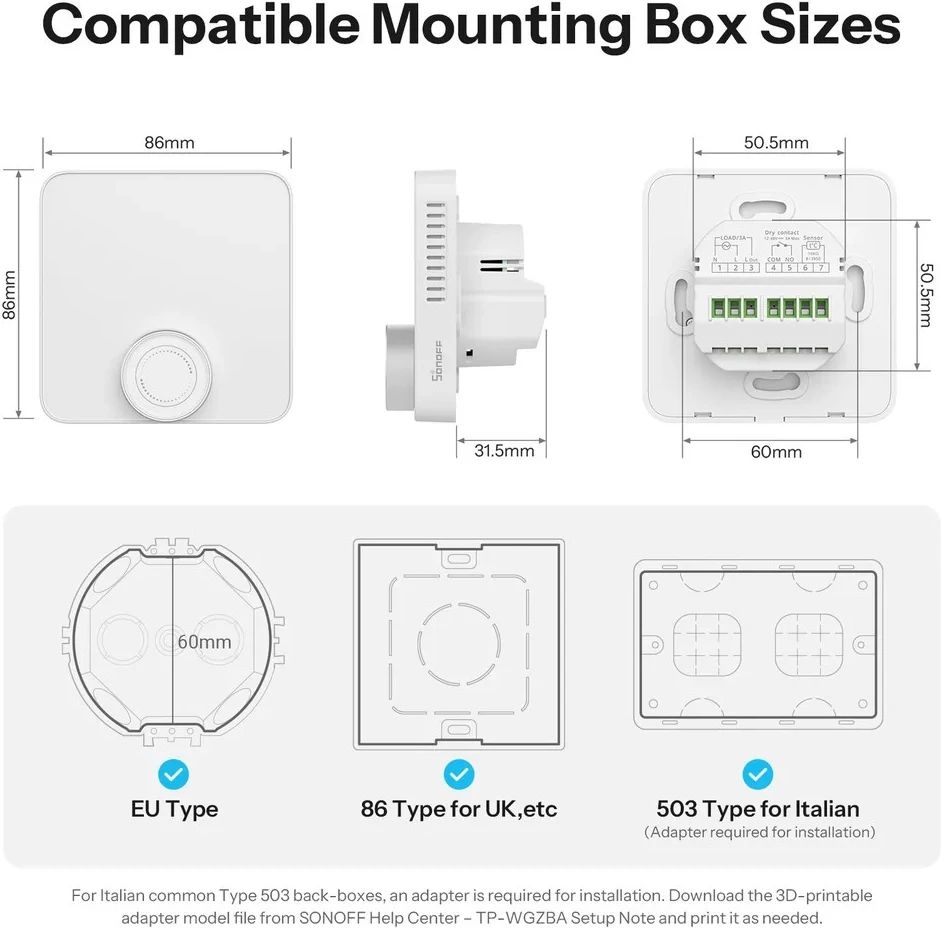

Panel je určen pro montáž do elektroinstalační krabice pod omítku s rozestupem šroubů 60 mm a potřebuje jen 31,5 mm hloubky ve zdi. Vyžaduje fázový (L) a nulový (N) vodič plus ovládací vodiče k otopnému zařízení, takže v místě s dvoužilovým přívodem může být nutné dotáhnout další vodič – to přenechte kvalifikovanému elektrikáři. Do italských krabic typu 503 je potřeba adaptér, který SONOFF poskytuje jako model pro 3D tisk. Před zapojováním vždy vypněte hlavní přívod elektřiny.

Důležité: relé 3 A je určeno pro teplovodní soustavy. Většina elektrických podlahových otopných rohoží přesahuje 3 A a nesmí se připojovat přímo. Svorky COM a NO jsou bezpotenciálové a slouží výhradně k ovládání kotle – nikdy na ně nepřipojujte síťové napětí.

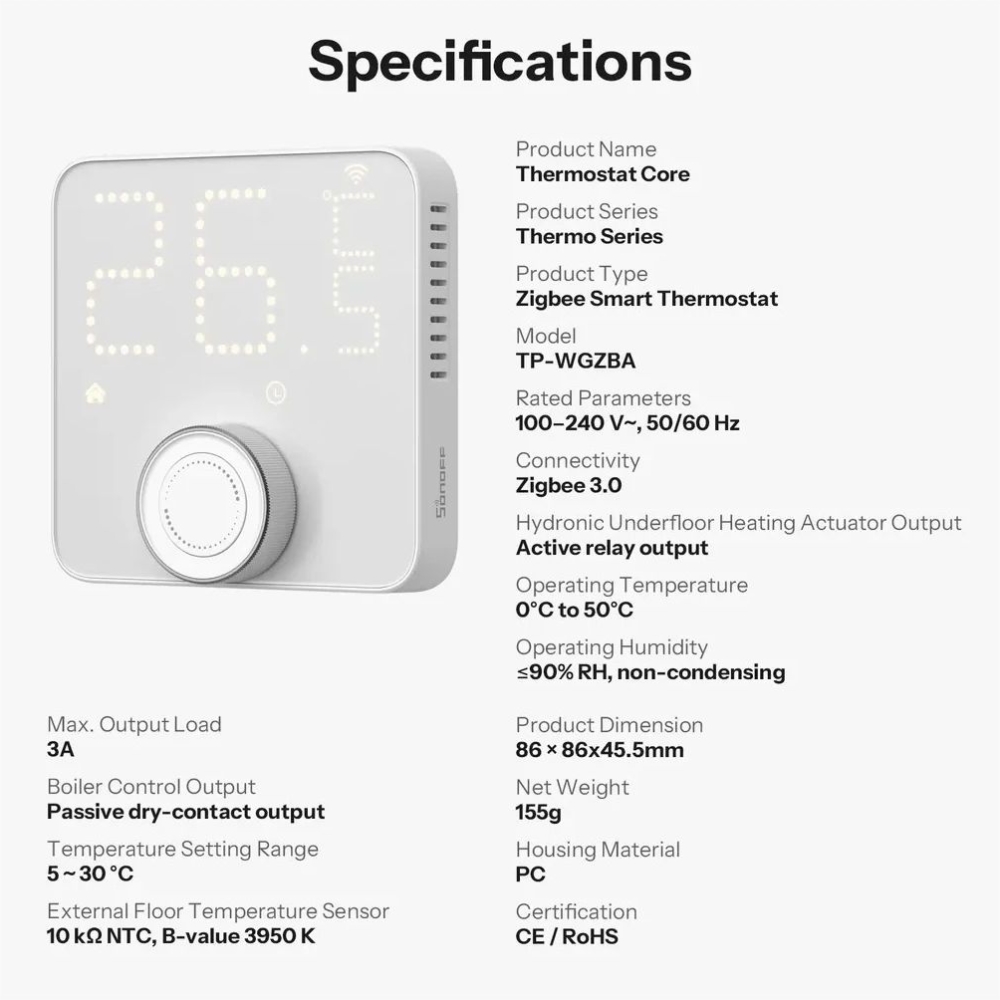

Technická specifikace
Typ produktu: Zigbee chytrý termostat, model TP-WGZBA
Bezdrátové připojení: Zigbee 3.0, IEEE 802.15.4 (vyžaduje Zigbee bránu)
Určená soustava: teplovodní vytápění
Montáž: pod omítku, hloubka ve zdi 31,5 mm, rozestup šroubů 60 mm
Napájení: 100–240 V AC, 50/60 Hz
Výstup pro servopohon: aktivní reléový výstup, max. 3 A, odporová zátěž
Výstup pro kotel: pasivní bezpotenciálový kontakt, svorky COM a NO
Rozsah nastavení teploty: 5–30 °C
Vzdálenost detekce přítomnosti: nízká cca 0,3 m, střední cca 0,6 m, vysoká cca 1 m
Externí podlahové čidlo: NTC 10 kΩ, B hodnota 3950 K (není součástí balení)
Historie dat: cílová a skutečná teplota a činnost vytápění, až 6 měsíců
Plány: 3 přepínatelné týdenní plány, až 12 úseků za den, lokální RTC
Rozměry: 86 × 86 × 45,5 mm
Hmotnost: 155 g
Materiál a barva: polykarbonát, bílá
Provozní teplota: 0 až 50 °C
Provozní vlhkost: do 90 % RH, bez kondenzace
Jmenovité impulzní napětí: 4 kV, stupeň znečištění II, typ činnosti 1.B
Doporučený vodič: 24 AWG–12 AWG (0,2–3,5 mm²)
Počet automatických cyklů: 10 000
Provozní nadmořská výška: do 2000 m
Certifikace: CE, RoHS
